Thermische isolatie in het composiet

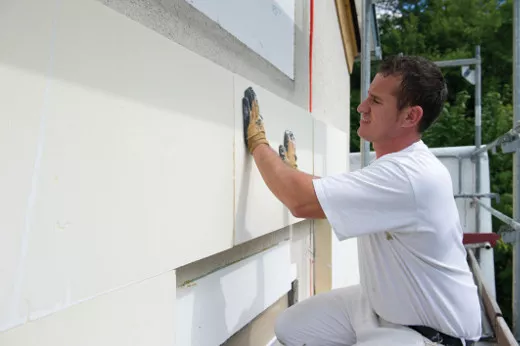

Thermische isolatie composietsysteem ETICS is bevestigd © puren
Het thermische isolatie composietsysteem - kort gezegd : ETICS - is zeker de meest verspreide isolatietechnologie onder de gevelisolatie. Het is met name geschikt voor de energetische renovatie van een oud gebouw omdat het met relatief weinig inspanning een hoge energienorm mogelijk maakt. Na de renovatie is de woning visueel niet te onderscheiden van een adequaat geïsoleerde nieuwbouw.

Zo wordt een composietsysteem voor thermische isolatie geconstrueerd

Een ETICS bestaat altijd uit drie lagen:

Thermische isolatie
versterking
Buiten gips

De thermische isolatie vormt de onderste laag. Grootformaat isolatieplaten worden rechtstreeks op de buitenmuur verlijmd. In een nieuw gebouw is dit de bakstenen muur, in een oud gebouw is dit de oude gevel. Het bestaande pleisterwerk hoeft niet omslachtig te worden verwijderd, maar wordt gewoon afgedekt door de isolatie. Als de gevel op enig moment is beschadigd, kan deze met eenvoudige middelen worden gerepareerd.

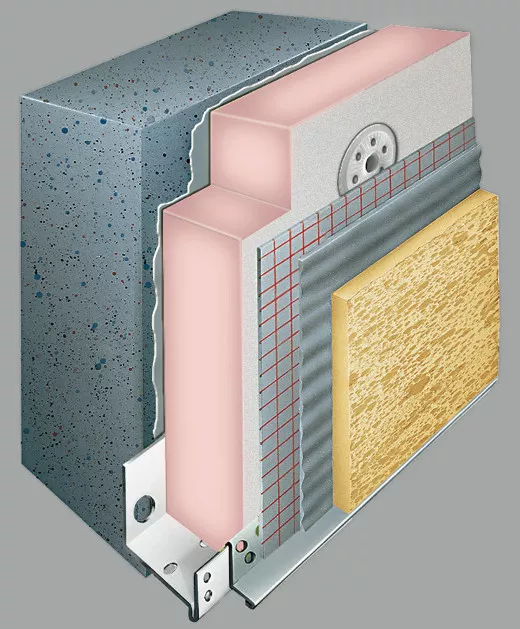

Opbouw van isolatiematerialen Resolharz © Fachverband Wärmedämm-Verbundsysteme eV

Naast lijmen zorgen pluggen meestal voor een nog sterkere grip van de isolatielaag. Deze pluggen hebben twee componenten: ze bestaan uit een penvormig deel dat in het boorgat wordt gedreven en een platte, ronde schijf, de plaat. Deze plaat houdt de isolatieplaat stevig op de muur. Kunststof plaatankers voorkomen dat er kleine koudebruggen ontstaan door het binnendringen van het isolatiemateriaal. Hoeveel pluggen er nodig zijn voor de bevestiging hangt af van de windaanzuiging die in de regio van het betreffende gebouw heerst. Windaanzuiging wordt gecreëerd door de lucht die langs het gebouw stroomt.

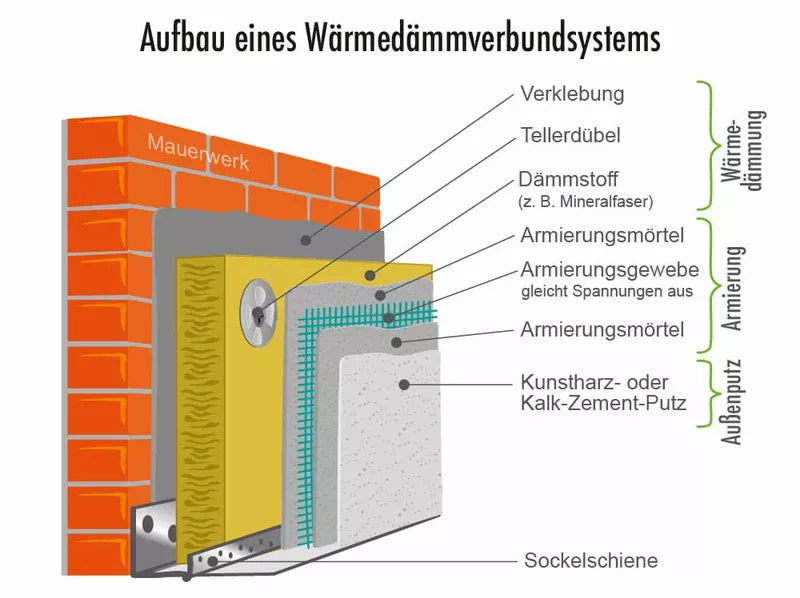

Constructie van een composietsysteem voor thermische isolatie

Als de thermische isolatie voldoende is bevestigd, wordt de versterkingslaag aangebracht. Het bestaat uit een speciale wapeningsmortel waarin een wapeningsweefsel is ingebed. Deze laag heeft de taak om eventuele trekspanningen op te vangen. Dat betekent dat het het werk van de hele constructie in evenwicht houdt.

Het uiteindelijke ontwerp van de ETICS vindt plaats op de wapeningslaag. De buitenpleister, bijvoorbeeld in de vorm van een kunsthars- of kalkcementpleister, geeft de oude gevel de nieuwe uitstraling die naar buiten toe zichtbaar is.

Tip: Vind de goedkoopste isolatiespecialisten, vergelijk aanbiedingen en bespaar.

Een systeem is een systeem

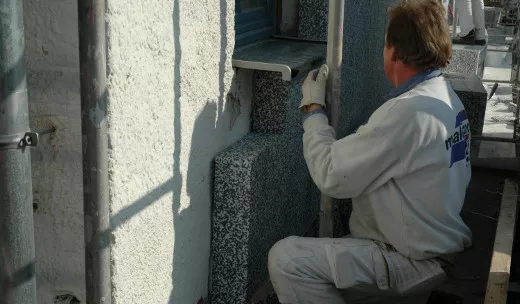

Er wordt isolatie aangebracht © Fachverband Wärmedämm-Verbundsysteme eV

Belangrijk: Een ETICS bestaat uit meerdere lagen, maar deze kunnen niet los van elkaar worden bekeken. De gebruikte materialen vormen altijd een compleet systeem. Dit betekent: je kunt niet alle componenten vrij kiezen, je moet ervoor zorgen dat ze met elkaar kunnen worden gebruikt en op elkaar zijn afgestemd. Alleen op deze manier kunnen ze veilig en betrouwbaar voldoen aan de gewenste hoge norm van thermische isolatie. In Duitsland wordt de optimale interactie van alle componenten gegarandeerd door een bouwinspectie-goedkeuring van het Duitse instituut voor bouwtechnologie (DIBt).

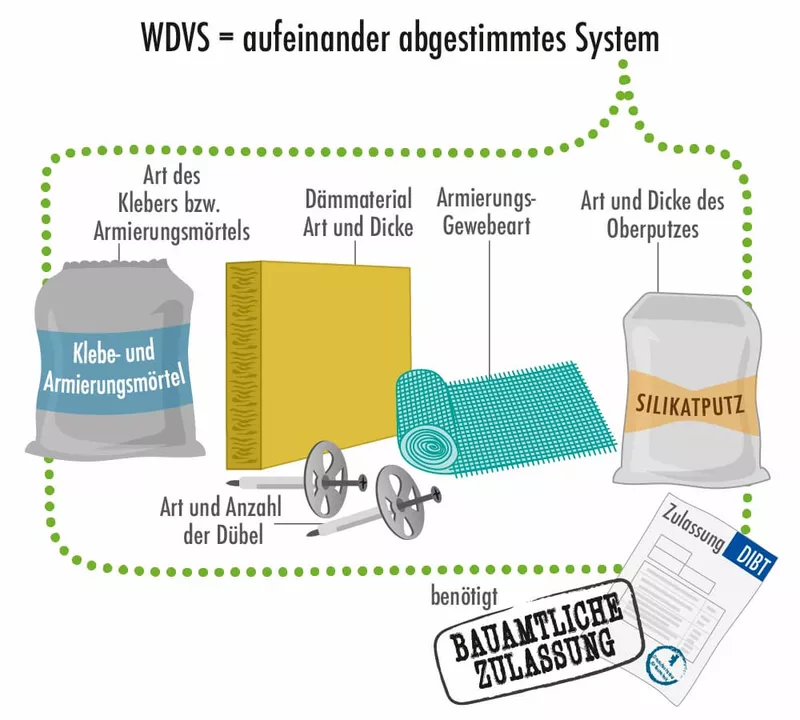

ETICS: een gecoördineerd systeem

Hoe dik moet worden aangebracht?

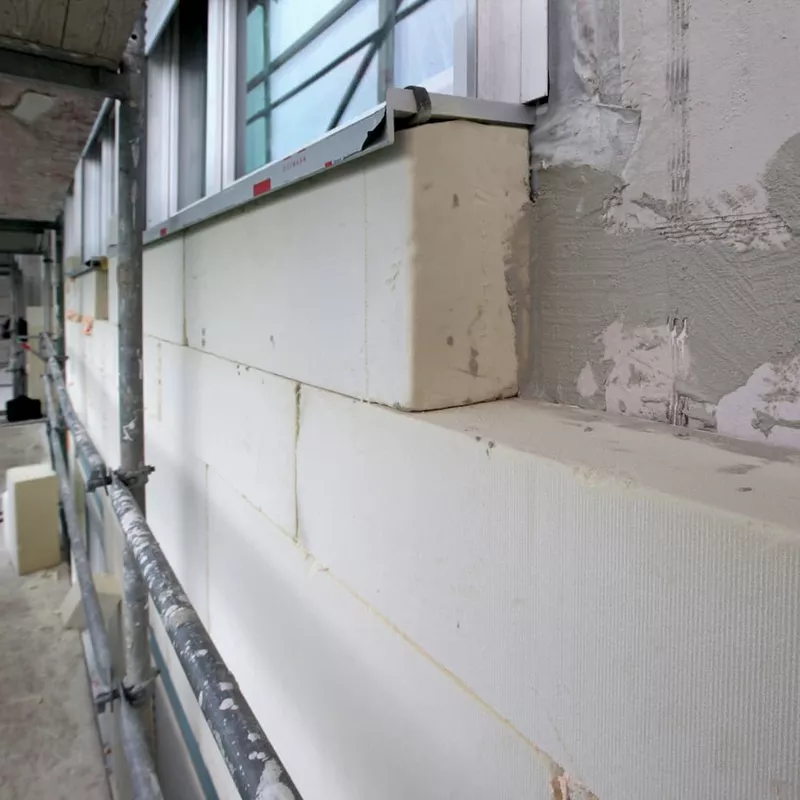

ETICS-isolatie is bevestigd © IVPU
De dikte van het isolatiemateriaal dat in de ETICS wordt gebruikt, is altijd afhankelijk van de achterliggende muur. Na de renovatiemaatregel moet de gevel voldoen aan de eisen van de Energiebesparingsverordening (EnEV) met betrekking tot warmteoverdracht. Voor de buitenmuren is de vereiste U-waarde 0,24 W / (m²K).

Volgens het Instituut voor Wonen en Milieu (IWU) kan in een oud gebouw al aan de EnEV-eisen worden voldaan met een isolatiemateriaal van warmtegeleidingsniveau 035, dat in een dikte van 12 centimeter wordt aangebracht. Uitgangspunt voor deze informatie is de aanname dat de gevel voor de renovatie een U-waarde had van circa 1,5 W / (m²K).

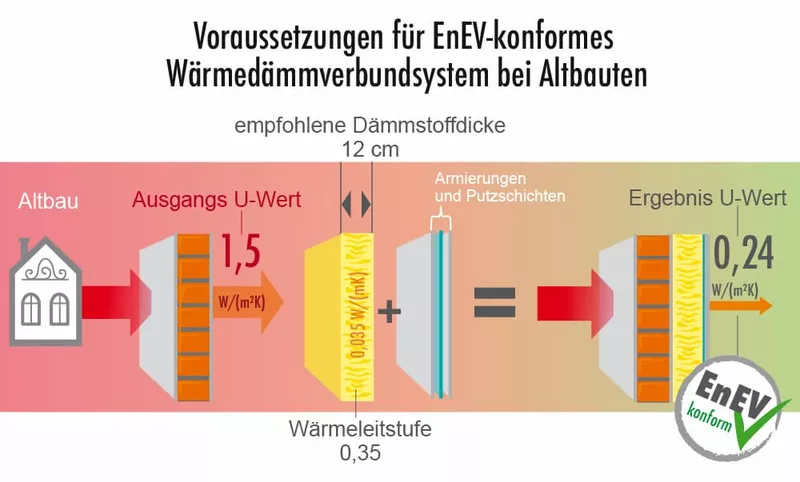

Gevelisolatie: eisen en U-waarden in oude gebouwen

In de nieuwbouw zijn volgens de IWU met 16 tot 33 centimeter isolatiemateriaal met hetzelfde warmtegeleidingsniveau U-waarden van 0,1 tot 0,2 W / (m²K) mogelijk.

Over het algemeen is het bij nieuwbouw of renovatie zinvol om niet alleen de minimumwaarde van de EnEV te volgen, maar - indien nodig - nog verder te gaan met de isolatienorm. Omdat een nog effectievere thermische isolatie zich terugbetaalt in nog lagere energiekosten. Dit zorgt er ook voor dat het gebouw op lange termijn zijn energetische standaard up-to-date houdt.

Het juiste materiaal voor een ETICS

In een ETICS kunnen veel verschillende isolatiematerialen worden gebruikt. Ook hier is de goedkeuring van de bouwautoriteit van belang.

Voorbeelden van isolatiematerialen voor gevelisolatie met een ETICS zijn:

Polystyreen panelen
Minerale vezelplaten
Schuimglas panelen

Geen onbeschoft ontwaken door in de details te kijken

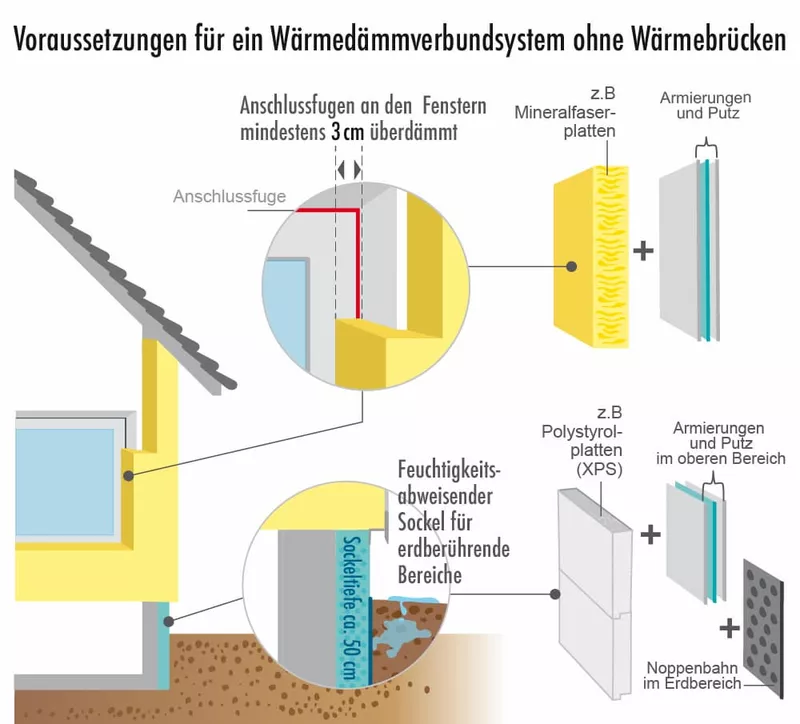

Bouwfysisch gezien is isolatie van buitenaf even effectief als voordelig. De isolatie bedekt de hele gevel waardoor bestaande koudebruggen worden verminderd. Hiervoor is echter de professionele installatie doorslaggevend. Dit is terug te zien in twee ontwerpdetails:

Ter hoogte van de raamkozijnen is er een verbindingsvoeg tussen het raam en de buitenmuur . Deze dient minimaal drie centimeter afgedekt te worden door het isolatiemateriaal om op dit punt een koudebrug uit te sluiten. In oude gebouwen kan het nodig zijn om de dagkant uit te frezen om deze uitvoering mogelijk te maken. De inspanning loont echter, aangezien sluipende warmteverliezen en de andere negatieve gevolgen van koudebruggen worden vermeden.
Er moet ook speciale aandacht worden besteed aan de onderkant van de ETICS . Het systeem kan niet naar de grond worden getrokken. In het onderste gevelgebied is het noodzakelijk om een basis te creëren. Hiervoor wordt onder de ETICS een laag van een ander isolatiemateriaal aangebracht dat geschikt is voor het gebied dat in contact staat met de grond. Een voorbeeld van een dergelijk isolatiemateriaal is geëxtrudeerd hard polystyreenschuim (XPS). De basis moet ongeveer 50 centimeter onder het aardoppervlak reiken. De sokkel voorkomt dat er een koudebrug in de benedenhoek van de leefruimte ontstaat en dat waardevolle verwarmingsenergie ongebruikt onder de ETICS stroomt.

Gevelisolatie: isolatie zonder koudebruggen noodzakelijk

Dergelijke ontwerpdetails maken duidelijk dat gevelisolatie met een ETICS beslist een zaak is voor de specialist. Ze kunnen worden bevestigd en voldoen daarmee aan de vereiste hoge kwaliteitsnormen voor bijvoorbeeld gekwalificeerde dakdekkers of meesterschilders en gespecialiseerde bedrijven.

Het is een zo groen algenprobleem bij ETICS

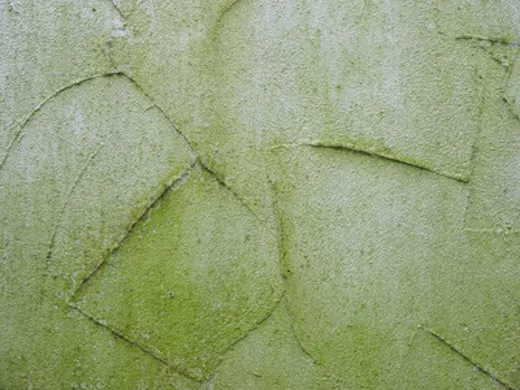

Gevel met algenplaag © Dieter Pregizer, fotolia.com
Bij composietsystemen voor thermische isolatie kunnen zich na verloop van tijd algen, korstmossen of mos vormen op het oppervlak van het pleisterwerk. Deze aangroei is te wijten aan fysische redenen: het isolatiemateriaal ontkoppelt de buitenpleister thermisch van de warme buitenmuur. Als de temperaturen 's nachts dalen, kan de buitenpleister ook aanzienlijk afkoelen. De oppervlaktetemperatuur van de pleister is dan zo laag dat deze onder het dauwpunt komt en vocht uit de lucht condenseert. Bovendien kan het probleem optreden bij bijzonder sterk verweerde geveloppervlakken. De vochtige omgeving vormt de basis voor algengroei.

De aantasting door algen, korstmossen en mos is een puur esthetisch probleem. De thermische isolatie wordt niet beschadigd en de levensduur wordt niet verkort. Toch is de groene ondergrond natuurlijk niet gewenst. Er zijn een paar manieren om de besmetting te voorkomen of in ieder geval uit te stellen:

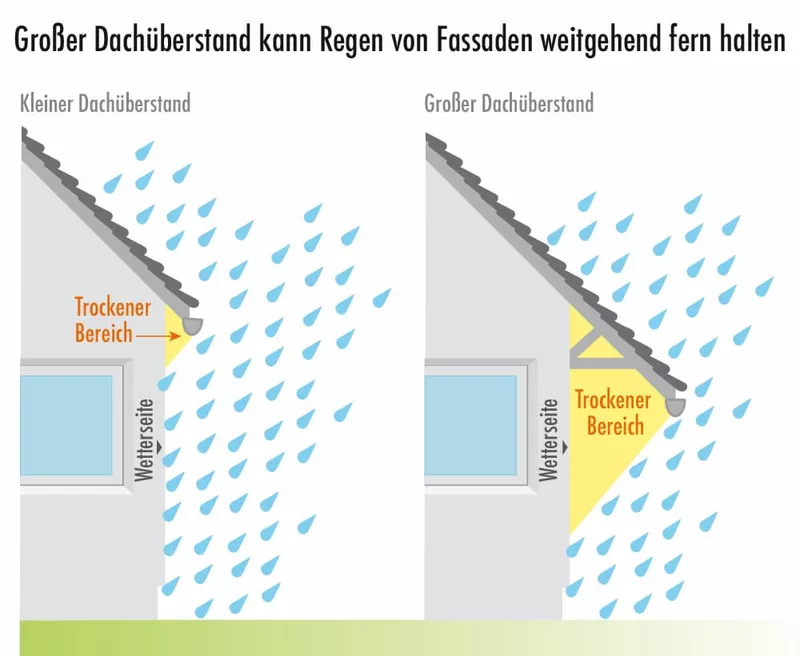

Een structurele maatregel is een vergrote dakoverstek . Enerzijds beschermt het de gevel tegen slagregen en anderzijds voorkomt het dat de gevel 's nachts zijn warmte snel naar boven uitstraalt.

Als de gevel wordt geverfd met speciale gevelverven op basis van siliconenhars of gepleisterd met een siliconenharspleister, dan verwijdert dit de basis van de begroeiing. De kleur is stof- en waterafstotend, waardoor er geen leefgebied is voor micro-organismen. Deze maatregel kan de groei vertragen.
Er zijn ook gevelverven waaraan biocide additieven zijn toegevoegd . Deze hebben echter geen blijvend effect, maar vertegenwoordigen ook slechts een vertraging.
