Achtergeventileerde vliesgevel: isolatie achter het gordijn

Prachtige oude huizen die zijn bedekt met houten dakspanen en die een hele oude stad een bijzondere charme geven - vooral in Zuid-Duitsland hebben gordijnachtige kozijnen een lange traditie. Hiervoor waren twee belangrijke redenen:

De houten shingles aan de voorzijde geven de woning een representatieve uitstraling
De shingles bieden bescherming tegen weersinvloeden op de gevel, vergelijkbaar met de shingles op het dak

Warmte-isolatie speelde lange tijd een ondergeschikte rol in geventileerde vliesgevels, waardoor de meeste oude vliesgevels slechts onvoldoende thermisch geïsoleerd zijn. Als er überhaupt isolatiemateriaal beschikbaar is, wordt dit vaak niet over de hele linie aangebracht. Er zijn soms ook grote openingen tussen de afzonderlijke isolatie-elementen, wat de effectiviteit van de algehele thermische isolatie aanzienlijk vermindert. Bovendien zijn de diktes van het isolatiemateriaal meestal veel te dun om een hoge energienorm voor de gebouwschil te garanderen. Geventileerde vliesgevels bieden een groot potentieel voor de externe isolatie van gebouwen en bieden een aantrekkelijk alternatief voor composietsystemen voor thermische isolatie.

Een gordijngevel bouwen

Elke aan de achterzijde geventileerde vliesgevel volgens moderne bouwnormen combineert vier belangrijke componenten:

isolatie
Onderbouw
Ventilatie achter
Buitenbekleding

Basisopbouw van een geventileerde gevel

Bij een energetische renovatie dient de isolatie 12 à 14 centimeter dik te zijn volgens de aanbeveling van het Institut Wohnen und Umwelt (IWU). Bij oude vliesgevels rijst de vraag of de onderconstructie voldoende ruimte biedt voor een isolatiedikte die alleen voldoet aan moderne isolatienormen. Omdat de onderconstructie meestal niet thermisch is ontkoppeld van de bouwmuur - dat wil zeggen dat het een koudebrug kan zijn - is het vaak zinvol om de oude vliesgevel volledig te verwijderen en helemaal opnieuw te vervangen.

In de nieuwbouw moet de isolatie in de geventileerde gevel - volgens het IWU-advies - minimaal 20 centimeter dik zijn.
Geschikte isolatiematerialen voor een vliesgevel zijn bijvoorbeeld:

Minerale wol (glaswol / steenwol)
Stijve schuimpanelen
Polyurethaan
kurk

Vanwege de ventilatie aan de achterzijde dient de wandconstructie met deze isolatiemethode luchtdicht gemaakt te worden. Anders bestaat het risico dat koude lucht achter het isolatiemateriaal stroomt, wat de functie ervan beperkt en warmteverlies veroorzaakt. Mogelijkheden voor een dergelijke luchtdichte uitvoering van de isolatie zijn:

de tweelaagse installatie van het isolatiemateriaal
het gebruik van isolatiematerialen die oneffenheden op de ondergrond compenseren
de strakke vormgeving van de plaatverbindingen en de strakke aansluiting van het isolatiemateriaal op de onderconstructie

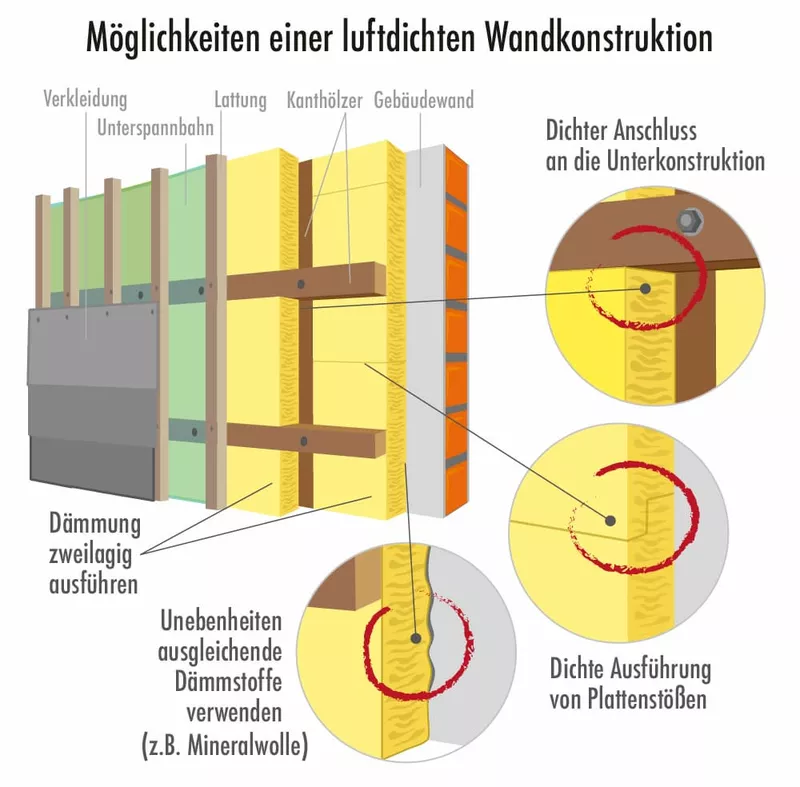

Geventileerde gevel: luchtdichte wandconstructie Tip: Vind de goedkoopste isolatiespecialist, vergelijk aanbiedingen en bespaar.

Ventilatie aan de achterkant houdt de isolatie droog

Een achtergeventileerde vliesgevel is een constructie met twee schalen: de bouwmuur, inclusief het isolatiemateriaal, heeft de taak van thermische isolatie, het gordijn ervoor dat van bescherming tegen weersinvloeden. Het gordijn is thermisch ontkoppeld door de afstand tot de isolatie. De luchtlaag in de ruimte tussen het gordijn en de isolatie heeft dezelfde functie als de ventilatie aan de achterzijde op een dak: het verwijdert op betrouwbare wijze vocht dat door de muur diffundeert of door het gordijn dringt bij hevige regenval en houdt het isolatiemateriaal droog.

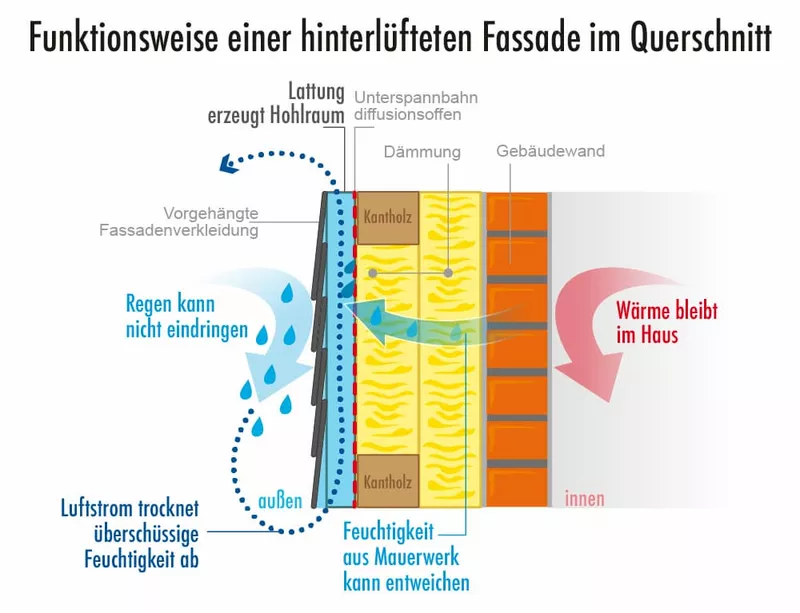

Hoe een geventileerde gevel werkt

Optische diversiteit: de juiste gevelbekleding

In tegenstelling tot een thermisch isolerend composietsysteem - dat altijd eindigt met een pleisterlaag die vervolgens kan worden ingekleurd - biedt een aan de achterzijde geventileerde vliesgevel een veel bredere vormgevingsvariatie. Het volgende kan als gordijn worden gebruikt:

Hout als bekisting
Houten gordelroos
Leien
Stenen platen
Asbestvrije vezelcementplaten
koper
Keramische borden

Afhankelijk van het gekozen materiaal kunnen de kosten van kleding variëren.

Voer de onderconstructie correct uit

Het belangrijkste en laatste van een optimaal thermisch geïsoleerde vliesgevel is de onderbouw. Het draagvermogen moet afgestemd zijn op het gordijnmateriaal en vereist goedkeuring van de bouwautoriteit. Er moet ook rekening worden gehouden met de windkracht. En als de onderconstructie van hout gemaakt moet worden, is voldoende houtbescherming noodzakelijk.

De structurele stabiliteit is slechts één kant. Anderzijds kan de onderbouw energetisch gezien gemakkelijk voor problemen zorgen. Want voor een goede grip op de huismuur moet deze door het isolatiemateriaal dringen. Als de gebruikte houten balken of aluminium profielen echter volledig op de huismuur zitten, kunnen ze koudebruggen vormen. In dit geval nemen ze ook waardevolle ruimte in die beter gebruikt kan worden voor het isolatiemateriaal. Het streven is om ook de onderconstructie zo ver mogelijk los te koppelen van het niveau “muur en isolatie”.

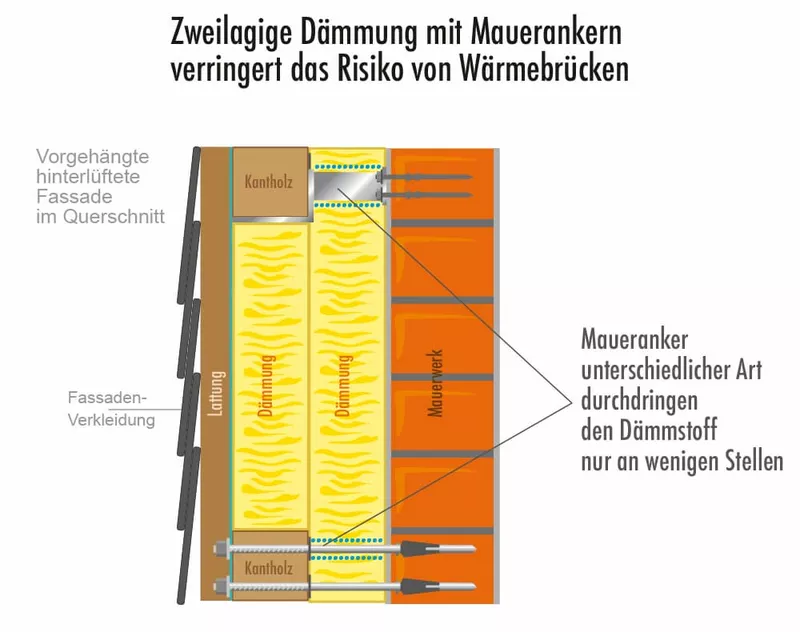

Metselankers voor de latten waarop de tengellatten voor de bevestiging van het gordijn worden geschroefd, bieden een praktische oplossing. In dit geval wordt het isolatiemateriaal in twee lagen geïnstalleerd. Een eerste laag wordt over het gehele oppervlak van het metselwerk aangebracht en alleen door de houder voor de constructie gepenetreerd. De latten worden aan de houder bevestigd. De kieren tussen deze latten worden dan in de volgende stap ook opgevuld met isolatie. Deze constructie voorkomt zoveel mogelijk koudebruggen.
